型号 |

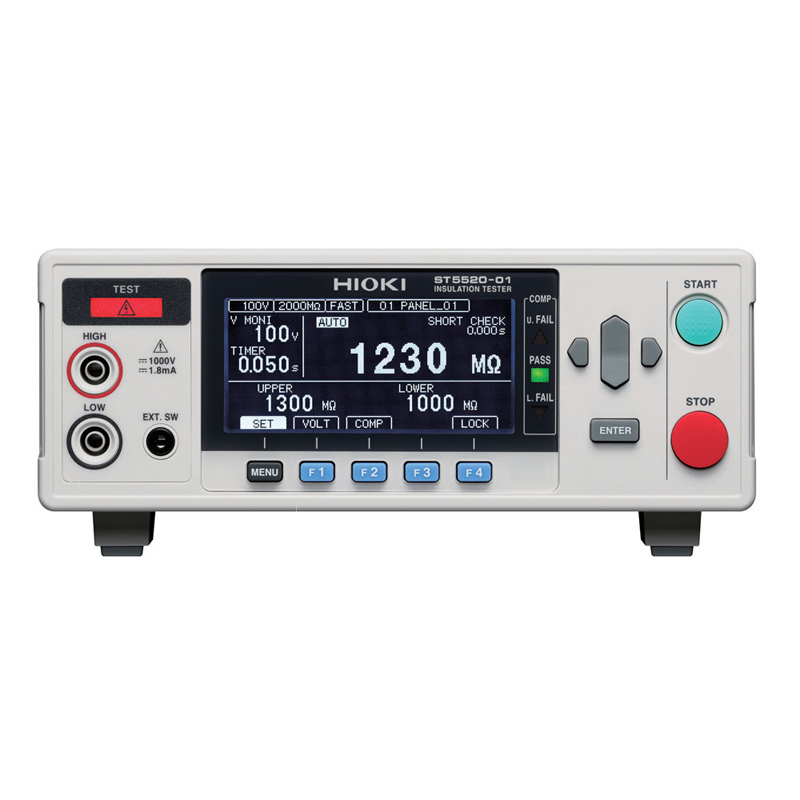

ST5520, ST5520-01 |
测量项目 |
绝缘电阻(直流电压施加方式) |
输出电压 |
25V~1000V(任意),输出分辨率:1V |
采样率 |
FAST: 30ms/次,SLOW: 500ms/次(切换) |
存储功能 |
保存内容:额定测量电压、比较器上下限值、测试模式、判定时蜂鸣音、测试时间、响应时间、电阻量程、测量
存储数:最多10组(可保存/读取)
|
测试模式 |
连续模式、PASS STOP模式、FAIL STOP模式、强制结束时判定模式(切换) |
检查功能 |
接触检查功能 (ON/OFF)
短路检查功能 (ON/OFF) |
比较器功能 |
判定 |
UPPER_FAIL、PASS、LOWER_FAIL、UL_FAIL
UPPER_FAIL测量值≥上限值
PASS上限值>测量值>下限值
LOWER_FAIL测量值≤下限值
UL_FAIL无法判定时 |
判定处理 |
蜂鸣音、
PASS/U.FAIL/L.FAIL的LED灯亮
UL_FAIL时U.FAIL/L.FAIL.FAIL同时灯亮
EXT. I/O输出、通过RS-232C获取判定结果 |
测试时间计时器功能 |
功能 |
从施加电压到判定合格与否的时间 |
设置范围 |
0.045s~999.999s(0.001s分辨率) |
响应时间计时器功能 |
功能 |
响应时间是指在测试开始后,到所设响应时间经过为止禁止比较器判定工作的时间。在响应时间内不显示测量值。响应时间包含在测试时间内。 |
设置范围 |
0.045s~999.999s(0.001s分辨率) |
使用温湿度范围 |
0℃~40℃, 80%rh以下(不凝结) |
保存温湿度范围 |
-10℃~50℃, 80%rh以下(不凝结) |
精度保证温湿度范围 |
23℃±5℃, 80%rh以下(不凝结) |
使用场所 |
室内使用、污染度2、高度到2000m |
额定电源电压 |
AC100V~240V±10% |
额定电源频率 |
50/60Hz |
最大额定功率 |
25VA |
耐压 |
AC1.62kV(感应电流10mA)1分钟
电源LN所有-电源保护接地极间 |
过载保护 |
DC1100V(仅正极性) |
适用标准 |
安全性EN61010
EMC EN61326 Class A, EN61000-3-2, EN61000-3-3 |
标配附件 |
操作说明书、电源线、EXT.I/O连接器(公头)、连接器盖(各1) |
外形体积 |
215(W)×80(H)×166(D)mm |
重量 |
1.1kg±0.1kg |
